Mark Levinson No 534

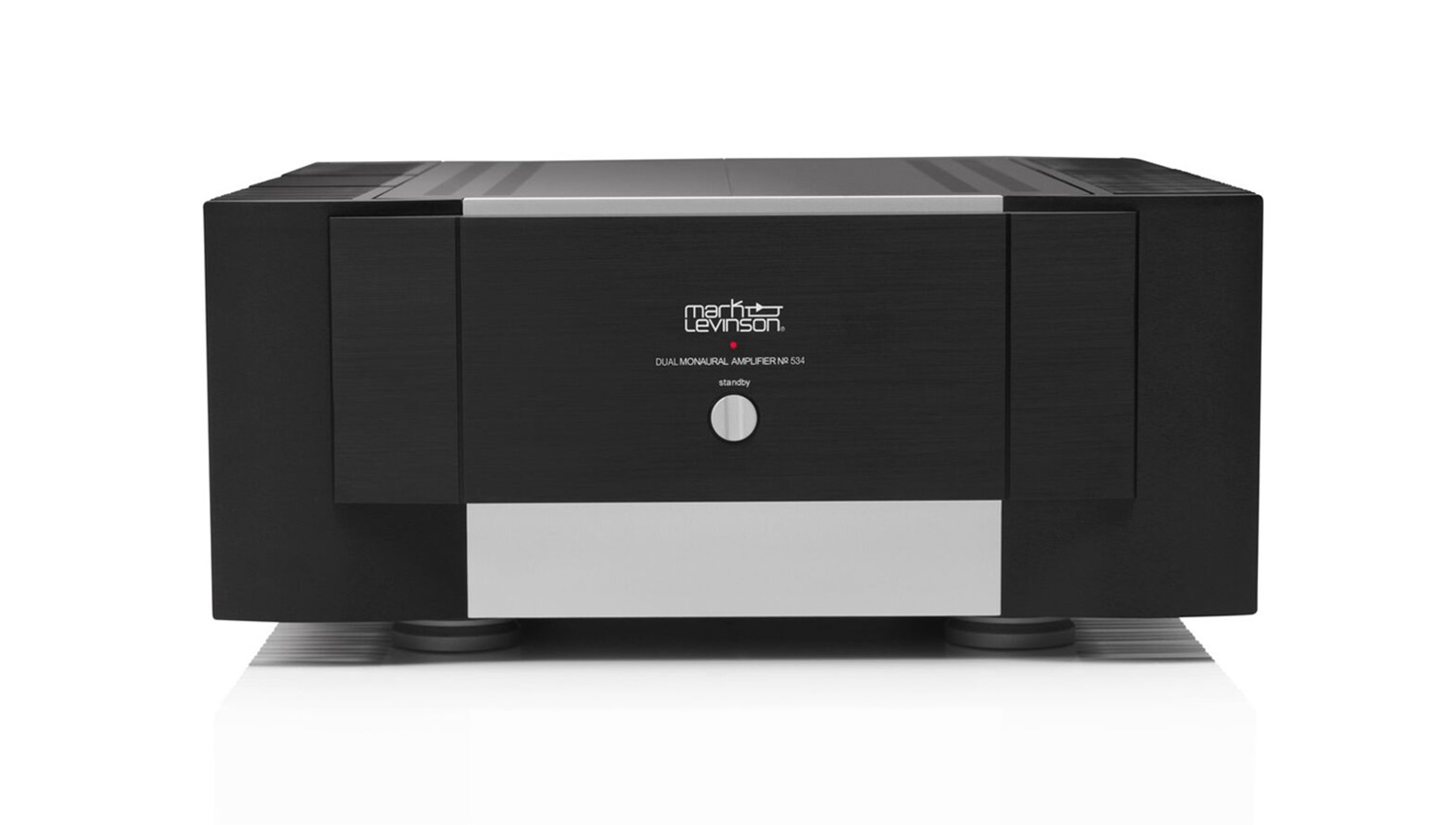

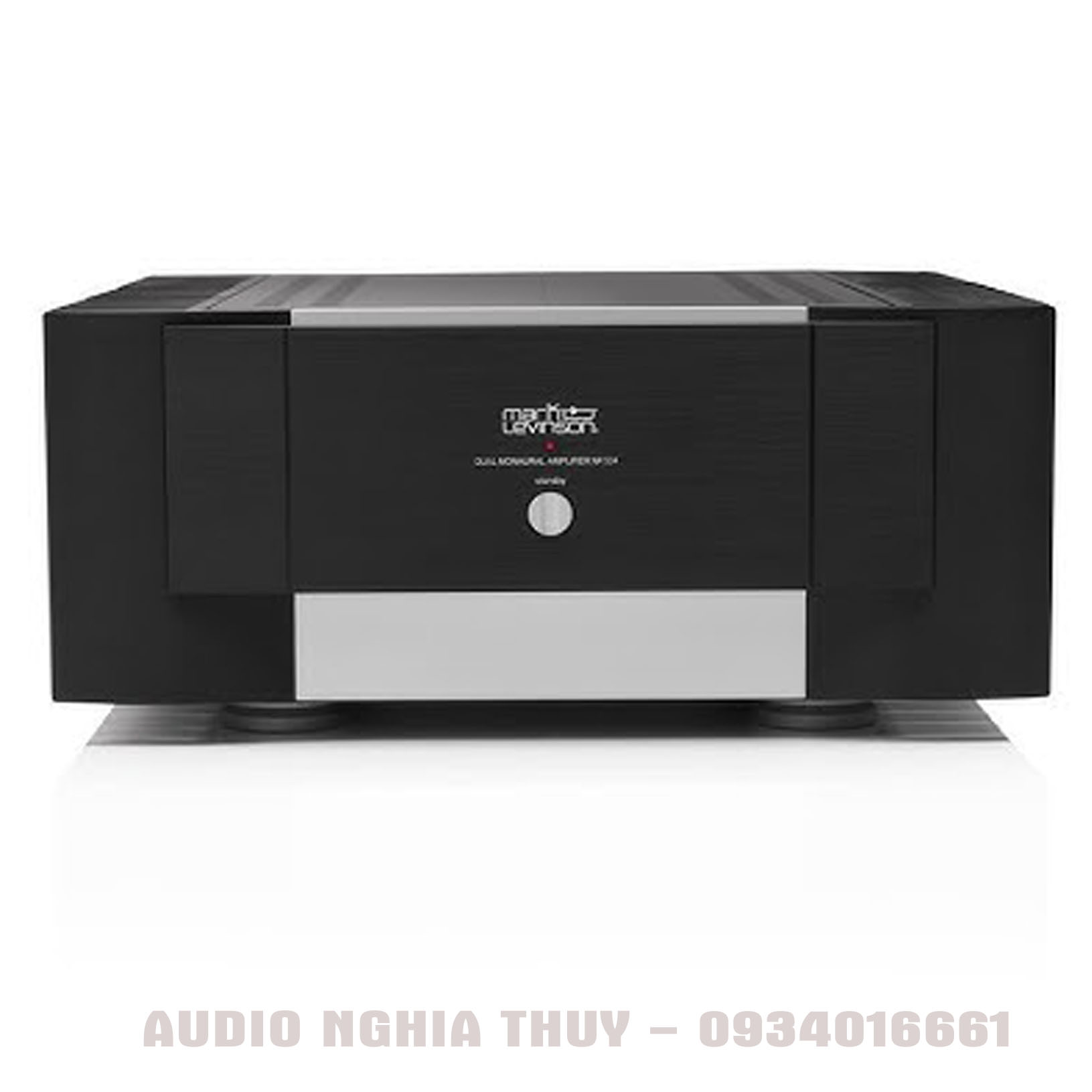

Power amply Mark Levinson No 534

Thiết kế mạch Pure Path của Mark Levinson

Từ năm 1972, Mark Levinson đã tận tâm cống hiến cho nghệ thuật âm thanh không khoan nhượng, với nguyên tắc chỉ đạo là sự thuần khiết của âm nhạc trên hết. Để đạt được mục tiêu này, các kỹ sư Mark Levinson đã dày công nghiên cứu kho lưu trữ của công ty, cuối cùng phát triển nên triết lý thiết kế mạch mang tên Pure Path. Về mặt khái niệm, các nguyên tắc đặc trưng của hãng bao gồm đường dẫn tín hiệu mono kép rời rạc, kết nối trực tiếp, hoàn toàn cân bằng, mang lại độ tinh khiết âm thanh không bị hạn chế và không bị ảnh hưởng , nhằm mang đến sự tinh khiết và chính xác cao nhất cho âm nhạc.

Chế độ Class A/B: Amply hoạt động ở chế độ Class A cho hầu hết các điều kiện nghe thông thường, sau đó tự động chuyển sang chế độ Class A/B ở mức âm lượng cao hơn, đảm bảo hiệu suất hoạt động tối ưu và chất lượng âm thanh nhất quán ở mọi mức âm lượng.

Những điểm nổi bật của Pure Path trong số 534 bao gồm Folded Cascodes, dòng điện phân cực cực cao và sử dụng rất ít phản hồi tiêu cực.

Cascode gấp

Linh kiện Mark Levinson được thiết kế dựa trên khái niệm mạch khuếch đại Pure Path, sử dụng rộng rãi một thành phần thiết kế mạch gọi là cascode. Ban đầu được tạo ra để cải thiện băng thông của mạch đèn điện tử chân không trong radio, các kỹ sư Mark Levinson triển khai cascode trong thiết kế mạch Pure Path nhằm cải thiện băng thông và tăng cường độ tuyến tính. Cascode kết hợp hai transistor để chúng hoạt động như một thiết bị tổng hợp duy nhất, hoạt động như một transistor duy nhất, tận dụng các đặc tính mong muốn của từng transistor thành phần và loại bỏ các đặc tính không mong muốn.

Các kỹ sư Mark Levinson bắt đầu thiết kế tầng khuếch đại với cặp JFET (transistor hiệu ứng trường nối), được lựa chọn vì độ nhiễu thấp và độ khuếch đại cao. JFET đạt được những đặc điểm này một phần nhờ kích thước lớn, và kích thước lớn đi kèm với độ khuếch đại phi tuyến tính – hay còn gọi là méo tiếng. Để giảm thiểu điều này, các BJT (transistor nối lưỡng cực) đã được bổ sung vào mạch. Các BJT này có trở kháng đầu vào rất thấp và trở kháng đầu ra rất cao, mang lại băng thông và độ tuyến tính tuyệt vời. Bằng cách tạo ra một cascode giữa JFET và BJT, họ đã tạo ra một thiết kế hội tụ những đặc tính tốt nhất của cả hai bộ linh kiện. Sau đó, các kỹ sư kết nối đầu ra của cascode với một transistor khác có “giới tính” đối lập. Dòng điện chạy qua nó theo hướng ngược lại để “đảo ngược” hướng của dòng tín hiệu. Kết nối đặc biệt này được gọi là Cascode Gấp (Folded Cascode) và là đặc điểm nổi bật của mạch Pure Path: độ lợi cao với độ nhiễu thấp, băng thông rộng và độ tuyến tính tuyệt vời.

Hoàn thành Đường dẫn tín hiệu

№534 cung cấp đầu vào cân bằng và đầu vào đơn, phù hợp với hầu hết mọi preampli hoặc đầu phát nguồn có đầu ra biến thiên. Để kết nối với loa mà không cần dụng cụ hỗ trợ kết nối chắc chắn, №534 được trang bị bốn cặp cọc đấu dây mạ vàng với núm vặn đầu cuối Mark Levinson Hurricane, hỗ trợ kết nối loa tiêu chuẩn hoặc bi-wire. Cáp loa có đầu cắm dạng bắp chuối có thể được sử dụng ở Hoa Kỳ và các quốc gia ngoài châu Âu khác.

Được thiết kế và làm thủ công tại Hoa Kỳ

Giống như tất cả các thiết bị của Mark Levinson, № 534 được thiết kế và chế tác thủ công một cách đầy tự hào tại Hoa Kỳ. Một Trung tâm Kỹ thuật Xuất sắc chuyên dụng tại Shelton, CT là nơi đặt bộ phận kỹ thuật và phát triển sản phẩm của Mark Levinson, chỉ cách một tiểu bang so với dây chuyền sản xuất hàng loạt nhỏ tại Mack Technologies ở Westford, MA bởi một đội ngũ thợ thủ công lành nghề, những người sẽ thổi hồn vào tất cả các thiết bị của Mark Levinson
